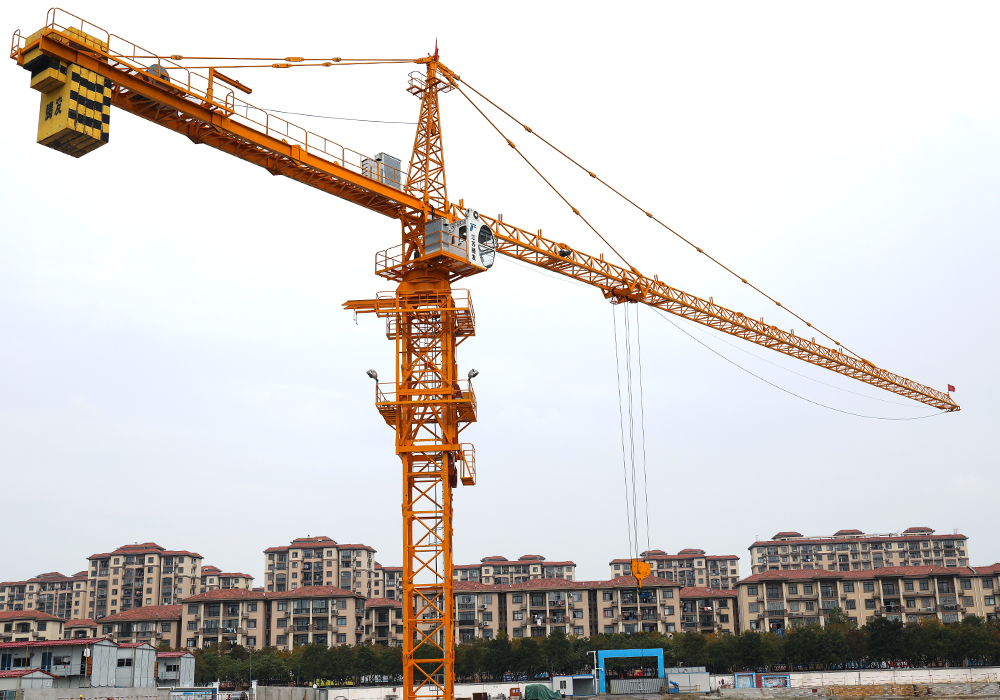

QTZ100 (6013) Topkit Tower Crane 6T 8T Double Rotation

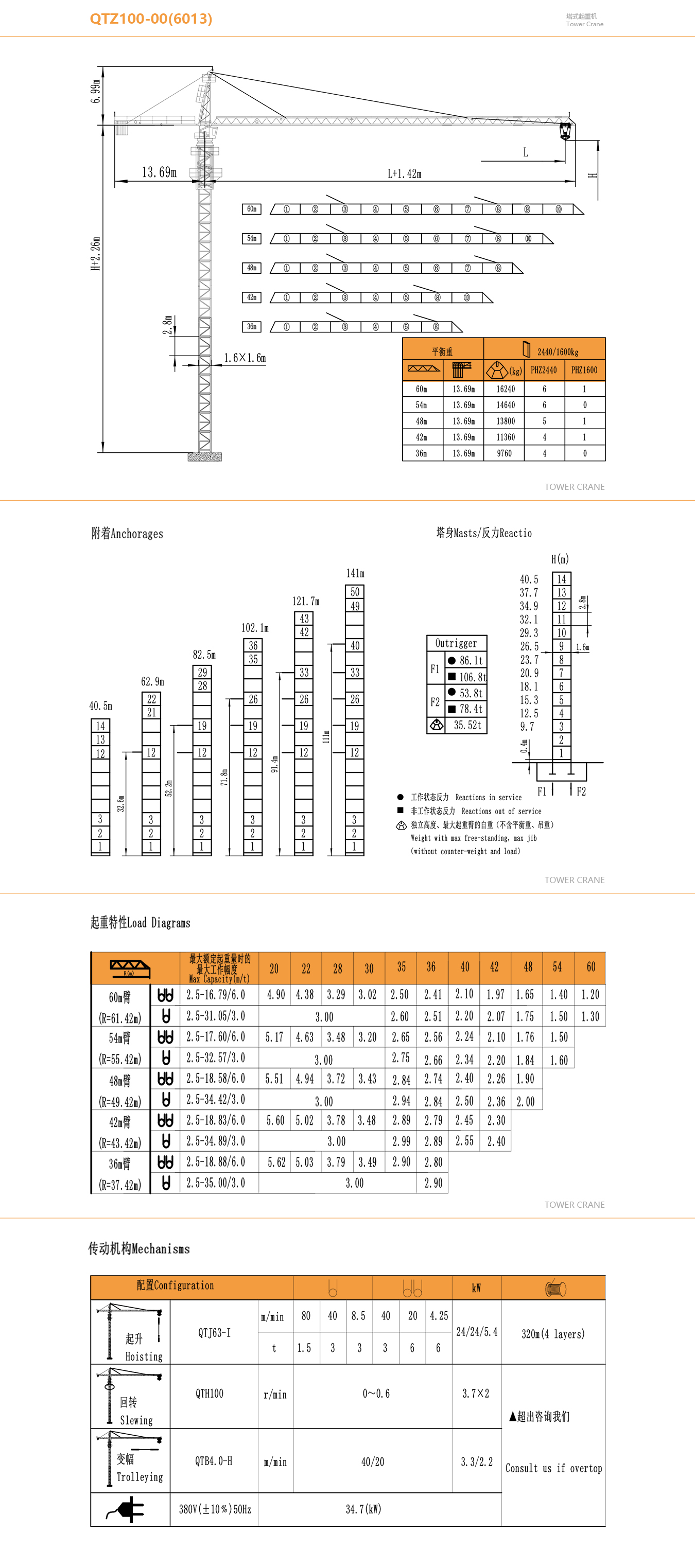

الميزات الفنية مخطط QTZ100 (6013) -6t

ارتفاع الارتفاع （م）

معدل

مستقل

مُثَبَّت

أ = 2

140

40.5

أ = 4

70

40.5

تصنيف عزم الدوران رفع

kn.m

1000

الوزن القصوى （t）

6

السعة

الحد الأقصى للسعة

60 م

الحد الأدنى من السعة

2.5m

آلية الرفع

1type

معدل

أ = 2

أ = 4

السرعة （م/دقيقة）

0-80

0-40

0-40

0-20

سعة الرفع （t）

1.5

3

3

6

محرك كهربائي

typeyzp225m-8 25kw

2Type

معدل

أ = 2

أ = 4

السرعة （م/دقيقة）

80

40

8.5

40

20

4.25

سعة الرفع （t）

1.5

3

3

3

6

6

محرك كهربائي

YZTD225L-4/8/32 24/24/5.4KW

آلية الجر

السرعة （م/دقيقة）

40/20

محرك كهربائي

YDEZ132L-4/8 3.3/2.2 كيلو واط

آلية انضفاع

السرعة （r/min）

0-0.6

محرك كهربائي

YZR132M2-6 2 × 3.7KW

آلية الرفع

السرعة （م/دقيقة）

0.65

محرك كهربائي

7.5kw

ضغط النظام

25mpa

حمولة

طول الذراع （م）

60

52

48

42

36

الجودة （t）

16.24

13.80

12.20

11.36

9.76

درجة حرارة العمل （℃）

-20∽ 40

الجودة الهيكلية لبرج رافعة （t）

34.24 （الارتفاع المستقل） 、 65.38 （ارتفاع المرفق）

مستوى العمل المؤسسي

آلية الرفع

M5

آلية انضفاع

M4

آلية الجر

M4
